Trápí vás při rekonstrukci starých rozvodů dilema, jak bezpečně spojit měděné a hliníkové vodiče? Udělat chybu v tomto případě neznamená jen nekvalitní spoj, ale přímou cestu k přehřívání, jiskření a v nejhorším případě k ničivému požáru. Přímý kontakt těchto dvou kovů totiž vytváří elektrochemickou korozi.
Naštěstí existuje několik osvědčených metod, jak toto riziko eliminovat. V mé praxi jsem se setkal s mnoha způsoby, ale jen některé splňují přísné normy a zaručují dlouhodobou spolehlivost. Dnes vám odhalím šest ověřených technologií, které vám pomohou předejít tragédii.
Nejčastější chyby při spojování vodičů
Mnoho lidí podceňuje riziko přímého spojení mědi a hliníku. Vzniká tzv. galvanický článek, který za přítomnosti vlhkosti a kyslíku z atmosféry spustí rozkladné procesy. Důsledkem je nárůst přechodového odporu, nadměrné zahřívání místa spoje, které může vést k **podhoření izolace a požáru**.
Jak na to bezpečně: 6 metod zkušeného praktika
1. Šroubový spoj: Pevnost a možnost rozšíření
Jedná se o jednu z nejspolehlivějších a nejstarších metod. Budete potřebovat ocelový šroub, matici a o jednu více podložek, než kolik spojujete vodičů. Každý vodič se na konci stočí do očka, které se otáčí ve směru utahování matice. Mezi vodiči a podložkami je klíčové použít ocelové podložky, které izolují.
- Výhody: Možnost spojit více vodičů najednou, snadná demontáž a rozšíření.
- Nevýhody: Velikost spoje, náročnější izolace, NUTNOST občasného dotažení. Proto je nevhodný do zdí a jiných těžko přístupných míst.
2. Svorky typu "ořech": Rychlost pro venkovní rozvody
Tyto plastové svorky skrývají tři ocelové lamely. Vodiče se vloží mezi lamely a pevně se stáhnou šrouby. Jsou ideální pro spojení kabelu typu SIP (samonosné izolované vodiče) s měděným vodičem vedoucím do domu. Podobně jako šroubové spoje, i "ořechy" jsou rozebíratelné.
- Nevýhody: Hůře se izolují a kvůli svému tvaru nejsou příliš vhodné do klasických instalačních krabic. Do zdi je rozhodně nedávejte.
- Cena? Záleží na průřezu vodičů a výrobci, počítejte s cenou od 25 do 80 Kč.
3. Svorky WAGO: Kompaktnost pro světelné okruhy
Svorky WAGO jsou populární pro svou rychlost a kompaktní rozměry. Obsahují samosvornou kovovou destičku s antioxidační pastou a plastové pouzdro. Měděný a hliníkový vodič se zasunou vedle sebe a destička je pevně stiskne. Přímý kontakt kovů je tak vyloučen.
- Pozor! WAGO svorky jsou primárně určené pro nižší proudovou zátěž, například u světelných okruhů. Při vysoké zátěži se destička může přehřívat a plast tavit. Maximální doporučené průřezy jsou 2,5 mm².
- Výhody: Rychlá instalace, malé rozměry pro snadné uložení do krabic.
- Nevýhody: Vyšší cena (při větších projektech se prodraží).
4. Pájena a cínovaná spojka: Profesionální řešení s nároky na zručnost

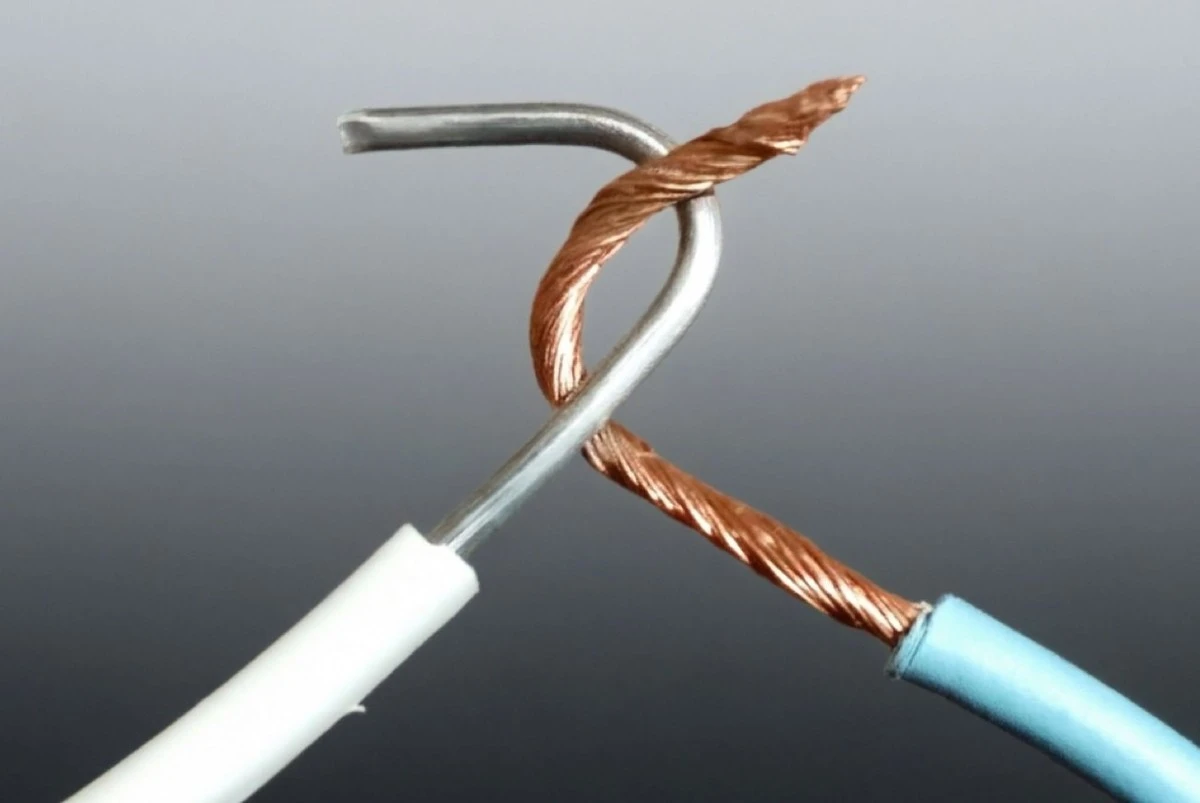

Klasická "motaná" sroubovice mědi a hliníku je zakázaná. Ale! Pokud měděný vodič pocínujete (nalaasujete) a hliníkový potře pájkou se speciální přísadou, můžete je následně pájet. Poté se spoj izoluje například smršťovací hadicí.
- Dlouhodobá spolehlivost: Tento způsob zaručuje vynikající kontakt, který **můžete bez obav zazdít**.
- Pozor! Vyžaduje určité zkušenosti a vybavení.
5. Šroubové svorkovnice: Univerzální, ale s nutností kontroly
Tyto svorkovnice spojují dva vodiče bez jejich přímého dotyku, každý je fixován vlastním šroubem. Jsou vhodné pro běžné osvětlovací okruhy a zásuvky, ale jak jsem zmínil u šroubových spojů, pravidelné **dotahování šroubů je nutné**.
- Výhody: Nízká cena (svorkovnice stojí méně než 100 korun).
- Nevýhody: Nutnost přístupu pro pravidelnou kontrolu a dotažení.
6. Lisování: Maximální spolehlivost pro náročné
Lisování měděných a hliníkových vodičů pomocí speciálních lisovacích objímek (např. typové GAU pro větší průřezy, nebo běžné hliníkové objímky pro menší průřezy) je považováno za **nejspolehlivější metodu**. Příklad: Měděný drát pocínujeme, hliníkový odmastíme. Oba zasuneme do objímky a lisovacím nástrojem spojujeme. Klíčové je správně zvolit objímku a matrici lisovacích kleští, abychom nepoškodili pocínovaný měděný drát.
- Hlavní výhoda: Možnost zazdění bez obav z přehřívání.
- Nevýhoda: Nutnost vlastnit (nebo si půjčit) drahé lisovací kleště.
Pamatujte, že správné provedení elektrických spojů je naprosto klíčové pro vaši bezpečnost i bezpečnost vašich blízkých. Nešvar v podobě obyčejné "motané" sroubovice mědi a hliníku patří do minulosti. Investice do správných svorek nebo dovedností se vždy vyplatí.
Jaký způsob spojování vodičů preferujete vy a proč? Podělte se o své zkušenosti v komentářích!
