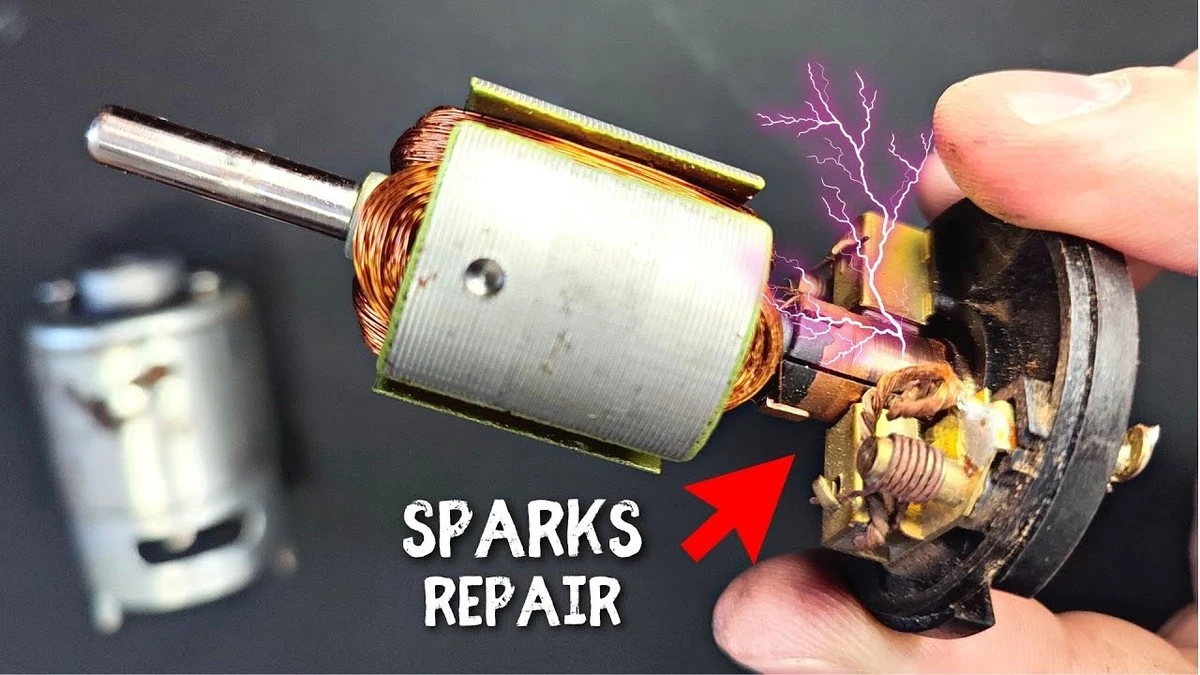

Jiskření uhlíků při chodu kolektorového elektromotoru je jev, se kterým se setkává mnoho profesionálů. Je důležité pochopit, že ne každé jiskření znamená poruchu. V některých situacích je to normální pracovní proces, v jiných je to signál vážné závady, která vyžaduje okamžitý zásah. Správná diagnostika vám umožní včas odhalit problém a vyhnout se drahým opravám. Znalost hlavních příčin jiskření vám pomůže rychle určit charakter závady. V tomto materiálu rozebereme, kdy jsou jiskry přípustné a kdy je nutná výměna komponentů. Také si projdeme metody kontroly stavu uhlíků a způsoby odstranění typických problémů.
Kdy jsou jiskry normální a kdy je to problém?
Princip fungování kolektorového motoru předpokládá trvalý kontakt uhlíků s komutátorem. Během pohybu uhlíky nepřetržitě přerušují a spojují elektrický obvod, což nevyhnutelně vede ke vzniku mikroskopických jisker i u plně funkčního mechanismu. Tento proces souvisí s konstrukčními vlastnostmi kolektorových systémů a vznikem přechodových jevů při přerušení obvodu. Vinutí motoru mají značný indukční odpor, což dále přispívá k tvorbě jisker. V normálním režimu je jiskření minimální a prakticky neviditelné pouhým okem, i když citlivá elektronika může tyto interference zachytit. Proto se do napájecích obvodů počítačů a televizorů instalují filtry proti rušení. Třením se na kontaktních plíškách tvoří tenká vrstva uhelného prachu – to je přirozený proces opotřebení materiálu uhlíků.
Silné jiskření: signál vážné poruchy
Silné jiskření obvykle naznačuje problémy ve funkci motoru. Jednou z běžných příčin je kritické opotřebení uhlíků. Kromě hojného jiskření se opotřebené uhlíky projeví neschopností motoru dosáhnout plného výkonu a maximální otáčky. Spuštění takového motoru je obtížné a může vyžadovat několik pokusů. Můžete si tuto verzi ověřit jednoduchým způsobem: při běžícím motoru přitlačte uhlíky ke komutátoru šroubovákem. Pokud je příčinou opotřebení, kontakt se obnoví, provoz se normalizuje, ale po povolení tlaku se jiskření vrátí. V takovém případě je nutná výměna uhlíků za nové. Některé modely motorů umožňují výměnu uhlíků pouze v sadě s pružinami a držáky.
Problémy s vinutím: neviditelný nepřítel
Poruchy vinutí statoru nebo rotoru také způsobují jiskření. Při zkratech nebo mezizávitových zkratech se jiskry objevují nerovnoměrně, někdy jen od jednoho uhlíku. Taková poškození vyžadují vážnou opravu – převinutí vinutí nebo úplnou výměnu rotoru či statoru. Mezizávitové zkraty vinutí kotvy se projeví jiskřením obou uhlíků současně. Doprovodným příznakem je silné zahřívání vinutí kotvy v důsledku nerovnoměrnosti proudů na kontaktech. Po diagnostikování problému ve vinutí je nutné buď provést převinutí, nebo vyměnit vadný uzel jako celek.
Znečištění komutátoru: tichý zloděj
Znečištění komutátoru je další častou příčinou nadměrného jiskření. Grafitový prach, vznikající při přirozeném opotřebení uhlíků, se usazuje mezi lamelami komutátoru a způsobuje zkraty. Zvláště intenzivně se prach tvoří při vychýlení uhlíků ze správné polohy, takže kontrola jejich nastavení je kriticky důležitá. Nánosy na komutátoru, vznikající přehříváním, vytvářejí dodatečný odpor při kontaktu s uhlíky a také způsobují jiskření. Řešení problému spočívá v pečlivém čištění komutátoru jemným smirkovým papírem s důrazem na mezery mezi lamelami.
Jak zkontrolovat stav uhlíků krok za krokem
Kontrola stupně opotřebení uhlíků se provádí především vizuální prohlídkou. Pokud je délka uhlíku výrazně menší nebo na pracovní ploše vidíte odštěpky, je nutná výměna.
- Vizuálně zkontrolujte délku uhlíků. Pokud jsou krátké, je čas na výměnu.
- Hledejte na povrchu uhlíků praskliny nebo poškození.
- Očistěte komutátor od prachu a nánosů.
Existuje metoda kontroly přitlačením uhlíku šroubovákem při běžícím motoru pro posouzení změny otáček rotoru, ale tato operace je nebezpečná a měla by být prováděna pouze vyškoleným personálem s použitím ochranných prostředků. Práce probíhá pod napětím, existuje riziko zkratu, proto jsou nutné šroubováky s plně izolovanými hroty. Kontrolu budete muset provést oběma uhlíky zvlášť nebo současně, což vyžaduje zvláštní opatrnost.
Mírné jiskření uhlíků kolektorového motoru je normální jev, daný konstrukcí mechanismu. Intenzivní jiskření signalizuje problémy: opotřebení uhlíků, poškození vinutí nebo znečištění komutátoru. Včasná diagnostika a odstranění závad prodlužuje životnost motoru a předchází vážným poruchám. Pravidelná kontrola, sledování polohy uhlíků a čištění komutátoru od grafitového prachu je základem preventivní údržby. Při nalezení známek opotřebení nebo poškození je třeba ihned vyměnit opotřebované komponenty. Správná péče o uhlíkový mechanismus zajišťuje stabilní chod elektromotoru a minimalizuje riziko havárií.
Co dalšího byste mohli zkontrolovat, pokud váš nástroj jiskří více než obvykle?
