Plánujete rekonstrukci bytu, montáž nových zásuvek nebo jen chcete pověsit obraz? Každá z těchto činností vyžaduje znalost místa, kde ve zdi vedou elektrické kabely. Dostat se vrtačkou do vedení totiž může způsobit nejen zkrat, ale i vážné zranění. Stará elektroinstalace je často skrytá pod omítkou bez jakékoli dokumentace. Naštěstí existuje řada metod, jak tyto skryté dráty odhalit – od prověřených "babských rad" až po profesionální přístroje. Dnes se podíváme na to, které metody skutečně fungují a které jen vytvářejí iluzi přesnosti.
Pojďme rozebrat ty nejefektivnější způsoby a vyvrátit nejčastější mýty.
1. Staré rádio: Lovce elektromagnetických vln
Možná vás to překvapí, ale starý rozhlasový přijímač může být nečekaným pomocníkem při hledání kabelů. Metoda funguje na principu zachycování elektromagnetických interferencí, které vyzařuje vodič pod napětím. Je to překvapivě jednoduché, ale má svá omezení.
- Vyladíte rádio na frekvenci 100 kHz.
- Plně vysunete anténu a pomalu ji přejíždíte podél zdi, aniž byste se povrchu dotýkali.
- Když se přiblížíte ke kabelu, uslyšíte charakteristické "křupání", které se zesiluje.
Důležité: Tento trik funguje pouze tehdy, když je v síti napětí. Pokud je vedení odstavené, metoda selže. Přesnost je asi 10 cm, což stačí na hrubé určení polohy, ale pro vrtání nebo drážkování je to často příliš velká tolerance.
2. Naslouchátko: Skrytý senzor
Některé starší modely naslouchátek, například typ AK-1, mají režim "telefón", který byl navržen k potlačení okolního hluku. V tomto nastavení se však zařízení stává citlivým na elektromagnetické vibrace. Když s ním přejíždíte po zdi, můžete zaslechnout charakteristický praskot, jakmile narazíte na skryté vedení.
Princip je podobný jako u rádia, s podobnou přesností. Jistou nevýhodou je, že toto zařízení není běžně dostupné. Kupovat ho jen pro hledání drátů by bylo nepraktické.

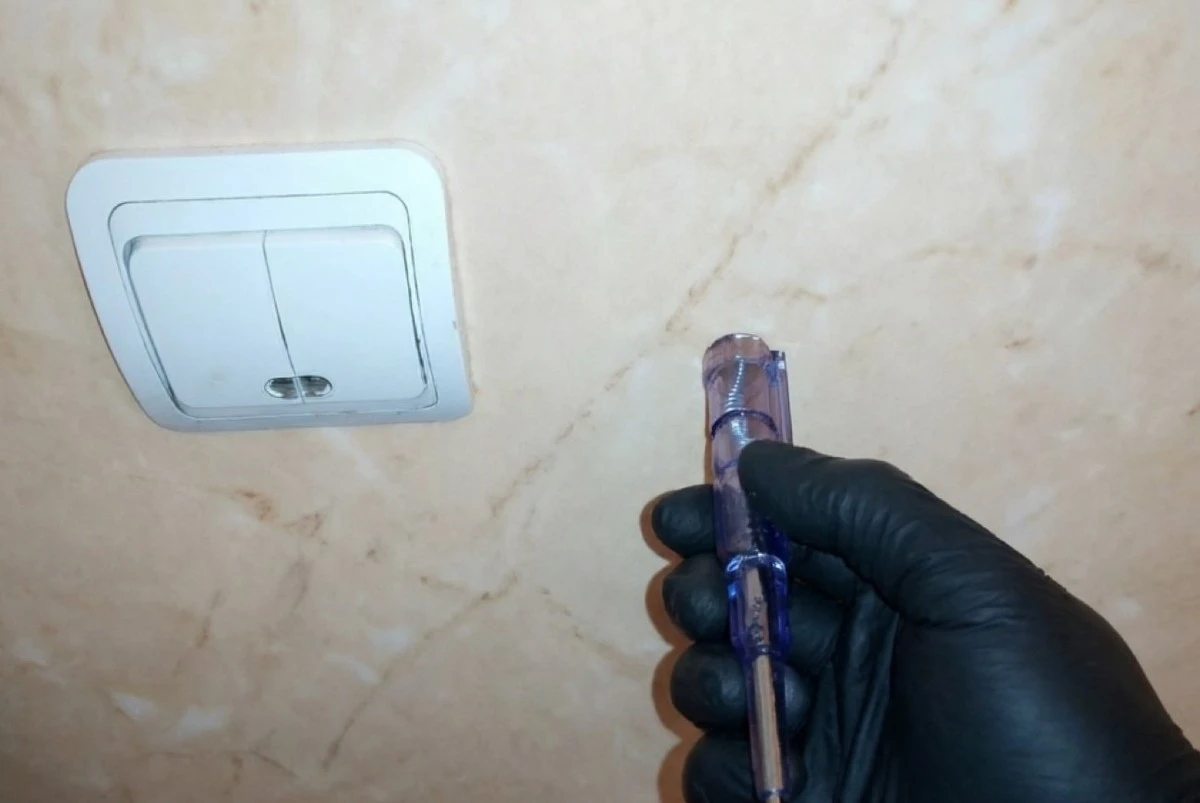

3. Zkoušečka napětí: Levný a rychlý pomocník
Toto je asi nejvíce dostupný a zároveň stále poměrně přesný nástroj z rozpočtové kategorie. Cena se pohybuje v řádu stokorun, což z něj dělá univerzální pomůcku pro každého domácího majstra.
Jak na to:
- Zajistíte prstem kovový hrot zkoušečky.
- Druhým koncem opatrně přejíždíte po zdi v místech, kde tušíte kabel.
- Pokud najdete pole s napětím, vestavěná LED dioda se rozsvítí a signalizuje přítomnost vodiče.
Klíčové omezení: Zkoušečka detekuje kabel jen do hloubky 2 cm a drát pod napětím. Pokud je vedení hlouběji nebo je odpojené, nic nezjistíte.
4. Vlastní detektor z multipraktického testeru
Multimetr v kombinaci s tranzistorem se může proměnit v celkem přesný detektor. Budete potřebovat obyčejný tranzistor typu 2SK241 a multimetr nastavený na měření odporu (rozsah 200 kΩ).
Výroba a použití:
- Připojíte "krokodýlky" multimetru k levému a střednímu vývodu tranzistoru.
- Pravý krajní vývod poslouží jako anténa. Pro zvýšení citlivosti k němu můžete připojit asi 5 cm dlouhý měděný drátek.
- Pohybujete konstrukcí po zdi. Tranzistor reaguje na elektromagnetické pole změnou odporu, což se projeví na displeji multimetru.
Tato metoda je přesnější než předchozí, i když stále s 7 cm odchylkou. Vyžaduje minimum technických znalostí a funguje s jakýmkoliv multimetrem.
5. Detektor kovů: Nejen pro poklad
Detektory kovů, i ty levnější určené pro hledání železných předmětů, dokáží spolehlivě odhalit i elektrické vedení. Jejich hlavní výhodou je, že fungují i tehdy, když v síti není žádné napětí.
Citlivost detektoru je obvykle kolem 5 cm, závisí na velikosti cívky. V panelových domech samozřejmě ukáže i armaturu, v dřevostavbách hřebíky. Dražší modely umí filtrovat železné kovy, což usnadňuje hledání jen měděných drátů.
Upozornění: Kupovat detektor kovů speciálně pro hledání drátů se nevyplatí kvůli ceně. Pokud ho ale doma máte, je to skvělá alternativa.
6. Specializované detektory: Expert na cestách
Nejlepšího výsledku dosáhnete s detektory skryté elektroinstalace. Existují elektrostatické, elektromagnetické a kombinované.
- Elektrostatické jsou snadné a cenově dostupné, detekují dráty pod napětím i prázdné vodiče pod potenciálem. Mohou však falešně reagovat na vlhkost.
- Elektromagnetické jsou velmi přesné, ale vyžadují zapnutou zátěž alespoň 1 kW. Bez napětí jsou k ničemu.
- Kombinované spojují obě metody a navíc umí hledat kov.
Maximální hloubka detekce je většinou 7-8 cm, což je pro běžnou domácí elektroinstalaci dostatečné. Toto je nejspolehlivější a nejpřesnější metoda, která se vyplatí při častějších pracích.
Co rozhodně nefunguje?
Některé metody jsou populární na internetu, ale v praxi naprosto selhávají. Pamatujte, že:
- Kompas pro hledání drátů v domácí síti nemá smysl. Magnetické pole je příliš slabé.
- Aplikace v chytrých telefonech slibující proměnu v detektor kovu bývají zklamáním. Citlivost senzorů ve vašem telefonu prostě nestačí.
Logika je klíč

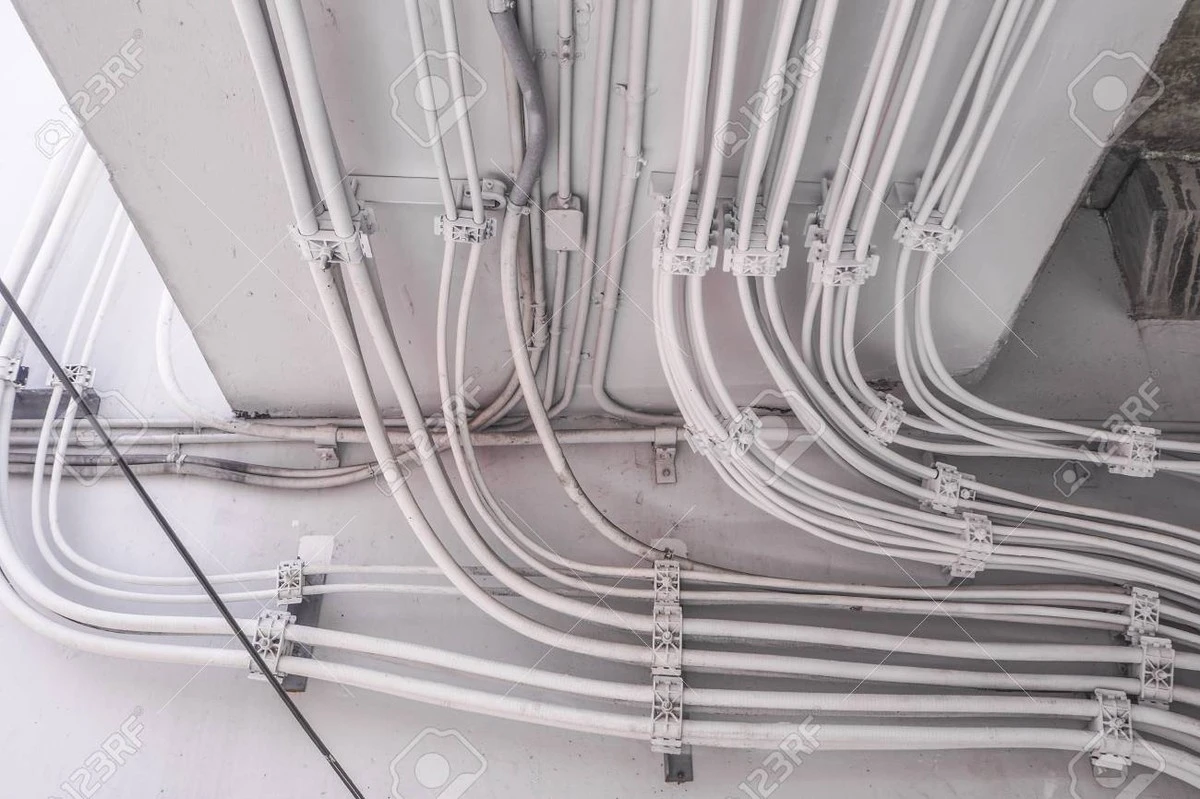

Pamatujte na logiku vedení kabelů. Odborníci je obvykle vedou přísně vertikálně od zásuvek a vypínačů a poté horizontálně asi 15-20 cm od stropu. Ale pozor, často se najdou i šikmé nebo nečekané trasy kvůli úspoře materiálu nebo neznalosti.
Nejjistější je kombinace znalosti standardních tras s instrumentální kontrolou. Pro občasné domácí použití si vystačíte se zkoušečkou nebo rádiem. Pro vážnější opravy se vyplatí investovat do detektoru nebo si najmout profesionála.
Co myslíte, jaký způsob se vám osvědčil nejvíce?
